锂金属二次电池是突破500Wh/kg能量密度的下一代电池技术的重要发展方向。相较于传统锂离子电池，该电池体系对正、负极材料和电解液等关键材料以及电池设计与构建等均提出了新的要求。具有高放电比容量（～300 mAh/g）的富锂锰基正极材料被认为是实现这一技术目标的理想之选，但其电压衰减、首次不可逆容量大、循环寿命不佳等问题依然突出。而金属锂负极的电化学沉积/溶解行为可逆性差、易于枝晶状生长、充放电过程中体积变化大以及“死锂”堆积等问题也亟待解决。对于电解液，则需要同时匹配新型正负极材料的需求，并平衡注液量、粘度和电导率间的关系。此外，锂金属二次电池的电芯设计、组装工艺和测试规程等也无法照搬传统锂离子电池工艺体系，需要大量的工艺创新。因此，锂金属二次电池技术发展面临着巨大挑战。近五年来，中国科学院宁波材料技术与工程研究所刘兆平研究团队在高能量密度锂电池关键材料及体系构建等方面开展了深入探索，取得了系列进展。

研究团队围绕降低富锂锰基正极材料的首次不可逆容量、循环过程中电压衰减和氧析出等关键科学问题开展研究并取得系列研究结果（Nature Communications, 2016, 7, 12108；ACS Applied Materials & Interfaces, 2017, 9, 3661；Advanced Material Interfaces, 2018, 1701465；ACS Applied Materials & Interfaces, 2019, 14, 14023；Energy Storage Materials, 2019, 16, 220；Cell Reports Physical Sciences, 2020, 1, 100028；Matter, 2021, 4, 1；Energy Storage Materials, 2021, 3, 388）。与此同时，研究团队着力研发攻关富锂锰基正极材料工程化技术，创建了宁波富理电池材料科技有限公司推进其产业化，率先形成了富锂锰基正极材料中试产品供应能力。

同期，研究团队根据实际电池要求（高可逆面积容量、低N/P比以及低注液量），针对目前存在的金属锂负极体积膨胀严重、电解液/电极界面不稳定、循环寿命短等共性问题，开展了高容量长寿命金属锂负极的创新研究。通过石墨烯与金属锂复合重构，实现了金属锂在石墨烯上的可控负载与高面积容量下锂沉积稳定性的大幅提升，同时降低了循环过程中的体积膨胀，并缓解了“死锂”层引起的传质受阻（Advanced Energy Materials, 2018, 1703152；Energy Storage Materials, 2018, 15, 226；ACS Applied Materials & Interface, 2018, 10, 20387；Energy Storage Materials, 2019, 21, 107；Energy Storage Materials, 2019, 23, 693.）；还设计构筑了一系列稳定性良好的电解液/电极人造界面层，并深入探究了其作用机制（Nano Energy, 2019, 62: 55-63；Energy Storage Materials, 2019, 23: 418-426；Journal of Materials Chemistry A, 2019, 7, 6267.）。

研究团队在高安全性及耐高电压电解液及其在锂离子/锂金属电池中的应用方面也取得了重要研究进展（Electrochimica Acta, 2015, 151, 429；Journal of Power Sources 2015, 278, 190；Journal of Power Sources, 2018, 391, 113-119；Electrochimica Acta, 2019, 320, 134633；Journal of Energy Chemistry, 2020, 48 , 375–382.）。同时，在锂金属二次电池电芯设计与制作工艺方面开展技术研发，申请了系列发明专利（CN201922069868.8，CN201911403350.1，CN201911418097.7，CN201911410950.0，CN201911424004.1，CN202010311146.3，CN202010065932.X，CN202010640875.3），初步建立了电池全流程工艺，并制定了锂金属二次电池测试与评价规程。

为进一步实现锂金属二次电池的长寿命目标，研究团队通过在常规碳酸酯基电解液（1.0 M LiPF6in EC/DMC with 2 wt.% LiPO2F2）中加入高度氟代醚类溶剂，改变锂离子溶剂化结构，使得LiPO2F2以固体形式从电解液中析出并覆盖在正、负极表面，有效增强了电解液/正极界面的高电压耐受性，并同步提升锂负极沉积行为的可逆性。结合研究团队在锂金属二次电池关键材料及电芯工艺研发基础，采用富锂锰基正极材料为正极、锂金属为负极，应用该新型电解液体系设计构建了一款容量为3.6Ah、能量密度达430Wh/kg的新型锂金属二次电池，并表现出优良的循环稳定性。该最新研究结果近日发表在能源材料领域重要学术期刊ACS Energy Letters（2021, 6, 115-123）。

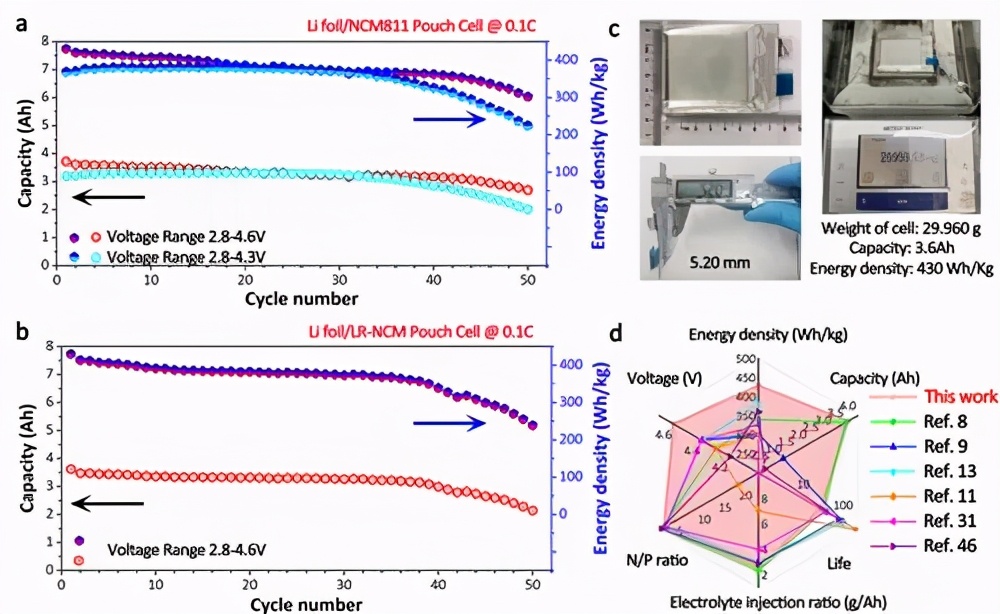

430Wh/kg锂金属二次电池及其电化学性能

转载请注明出处。
